500ps 光學門寬

以皮秒精度捕捉瞬態現象，并大幅降低背景噪聲

98幅/秒幀頻

以更快的速度記錄瞬態現象，提升高重頻激光器同步效率

內置三通道同步時序控制器

同步精度高達10皮秒的三通道獨立同步/延時輸出

無需制冷的低噪聲探測技術

內在低噪聲芯片及完全自主開發的低噪聲電路

快門重復頻率高達5MHz

同步高重頻激光器，更高的信噪比

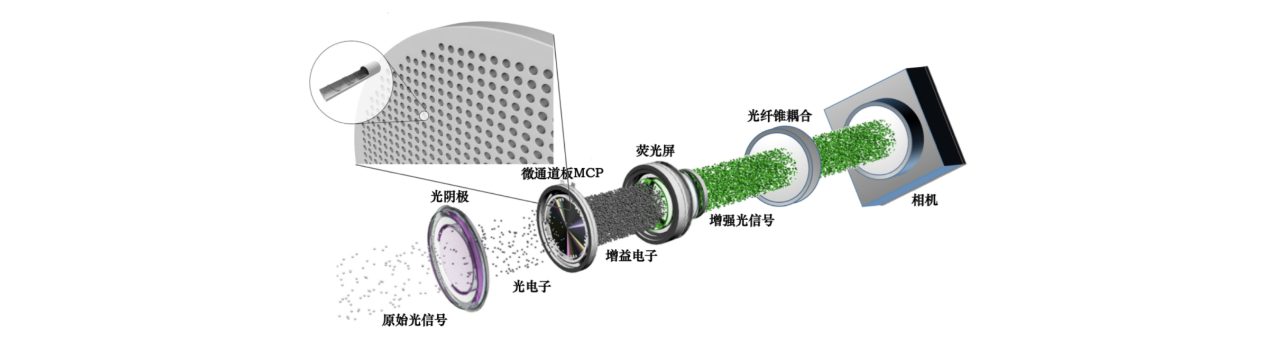

光纖錐耦合技術

更高的光通量，無光暈現象

先進的Hi-QE及GaAs光陰極

從紫外至近紅外均可選擇高量子效率陰極，大幅度提升信噪比，更高增益的雙層MCP可供選擇

Windows及Linux SDK支持

成熟的跨平臺軟件開發套件，支持全功能二次開發

sCMOS

分辨率

1600*1088

像素尺寸

9um

量子效率

>70%@525nm

有效探測面積

14.4mm*9.79mm

采集幀頻

98fps@1600*1088, >200fps@1600*500

ADC

12bit

電子快門

Global

前置增益

0-24dB

讀出模式

高靈敏度模式

高動態范圍模式

增益(e-/ADU)

0.31

1.55

滿阱容量

19643

98965

讀出噪聲(e-)

4.68

23.1

像增強器

光陰極

GaAs

HotS20

Hi-QE Blue

Hi-QE UV

Solar Blind

Hi-QE Green

量子效率

>33%@600-850nm

>16%@510nm

>30%@250-400nm

>27%@200-400nm

>21%@260nm

>30%@400-480nm

等效背景噪聲（EBI）

<0.25 μlx

<0.05 μlx

<0.05 μlx

<0.05 μlx

<0.05 μlx

<0.05μlx

波段范圍

400nm-920nm

200nm-900nm

185-700nm

185nm-730nm

200nm-325nm

320nm-700nm

有效尺寸

Ø18mm

光錐耦合比例

1:1

增益

>8000 Photons/Photon@1MCP; >150000 Photons/Photon@2MCP

分辨率

55-65 lp/mm@1MCP；>25 lp/mm@2MCP

熒光屏

P43

最短光學快門

U：500ps，F：3ns

快門驅動方式

高速電學脈沖驅動；-200V（開）/+50V（關）

快門重復頻率

連續-10KHz（500ps）； 連續-300KHz，5MHz@Burst（3ns）

同步時序控制器

工作模式

內觸發；隨機觸發；單發外觸發；Burst外觸發；連續

同步接口

外觸發輸入*1，觸發輸出*3，快速觸發*1，曝光信號輸出*1

外觸發輸入

最大觸發頻率125MHz，支持任意分頻；觸發閾值0.3V-3.3V可設置；輸入阻抗50歐/10K歐可設置；

最小觸發寬度2ns；觸發抖動<35ps

同步觸發輸出

A、B、C三通道；輸出幅值5V，內阻50歐；輸出脈沖寬度2ns-10s，最小調整步距10ps

外觸發延遲

<110ns（外觸發輸入端口），<15ns(快速觸發端口，500ps快門驅動)，<50ns(快速觸發端口，3ns快門驅動)

內觸發頻率

0-16MHz
